Leçon : Circuits à courant alternatif Physique

Dans cette leçon, nous allons apprendre comment déterminer les valeurs des grandeurs électriques dans les circuits alimentés par des courants alternatifs.

Plan de la leçon

Les élèves pourront

utiliser la formule pour calculer la f.é.m. induite par la rotation d’une bobine conductrice dans un champ magnétique uniforme,
calculer les valeurs efficaces de la tension, du courant et de la puissance alternatifs,
identifier la relation de déphasage tension-courant dans les circuits à courant alternatif qui sont résistifs, capacitifs ou inductifs.

Présentation de la leçon

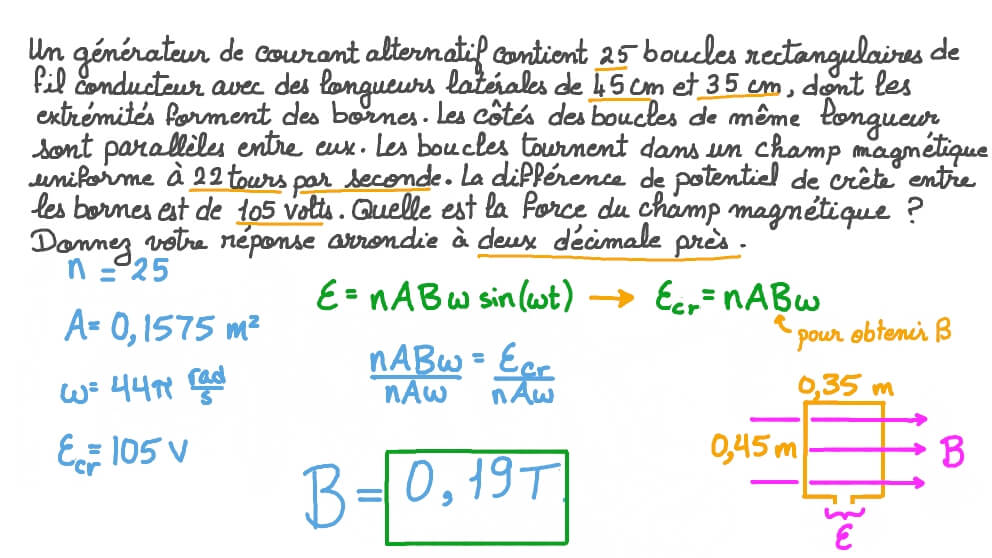

Vidéo de la leçon

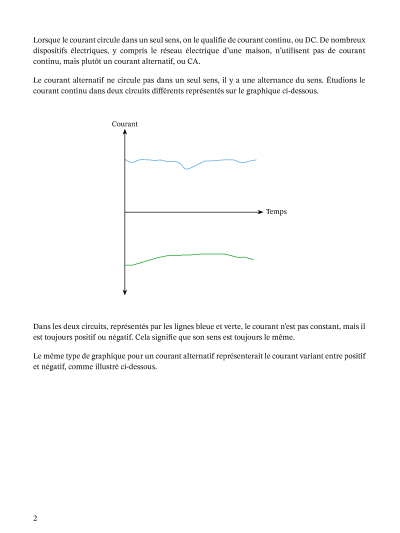

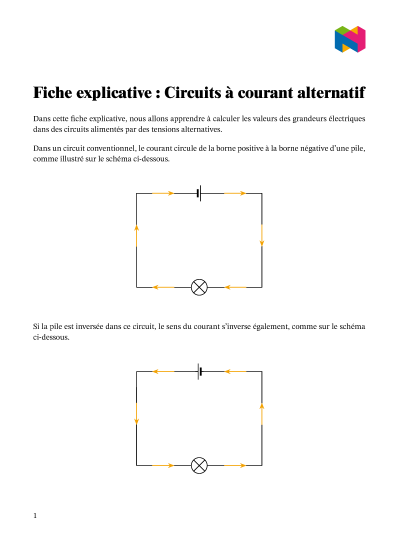

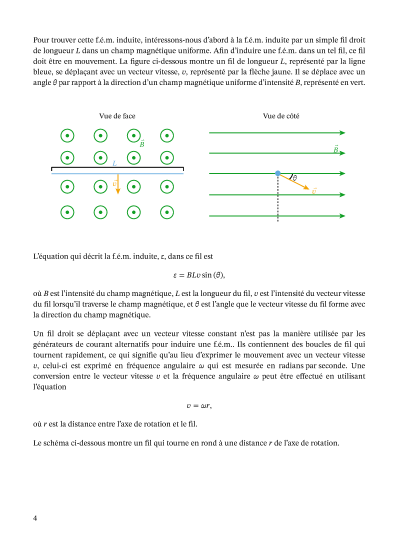

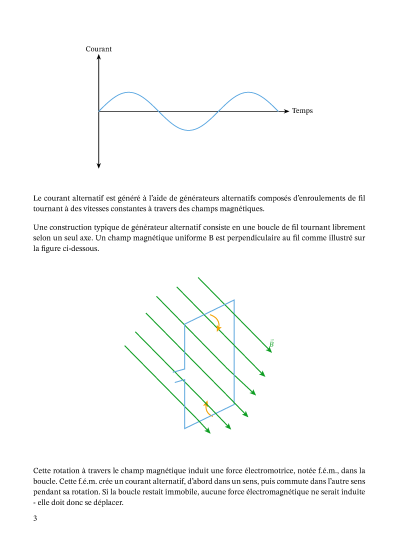

Fiche explicative de la leçon

Feuille d'activités de la leçon

Q1:

Un courant alternatif a une valeur de crête de 1,35 A. Quelle est la valeur moyenne quadratique du courant ? Donne ta réponse au millième près.

Q2:

Un générateur de courant alternatif a une fréquence de 50 Hz. La bobine du générateur est initialement parallèle au champ magnétique du générateur et ses boucles sont coplanaires. Combien de temps après le début de la rotation de la bobine la différence de potentiel instantanée aux bornes de la bobine est-elle égale à la différence de potentiel moyenne quadratique produite par le générateur ?

Q3:

Un générateur de courant alternatif contient 10 boucles rectangulaires de fil conducteur ayant pour côtés 25 cm et 23 cm et dont les extrémités forment des bornes. Les côtés des boucles de même longueur sont parallèles entre eux. Les boucles tournent dans un champ magnétique uniforme de 560 mT . La différence de potentiel de crête entre les bornes est de 85 V. Combien de tours par seconde les boucles effectuent-elles ? Donne ta réponse à un tours par seconde près.
