Leçon : Conception de l’ohmmètre Physique

Dans cette leçon, nous allons apprendre comment combiner un galvanomètre avec des résistances fixes et variables pour concevoir un ohmmètre à courant continu.

Plan de la leçon

Les élèves pourront

décrire la connexion appropriée d’un galvanomètre et des résistances fixes et variables afin de construire un ohmmètre,
expliquer le rapport requis entre la valeur de la résistance fixe et celle de la résistance variable,
expliquer la variation non linéaire de la déflexion d’aiguille d’un ohmmètre alors que la résistance mesurée varie linéairement.

Présentation de la leçon

Vidéo de la leçon

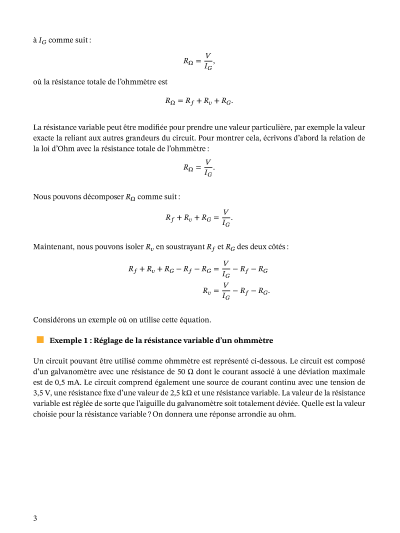

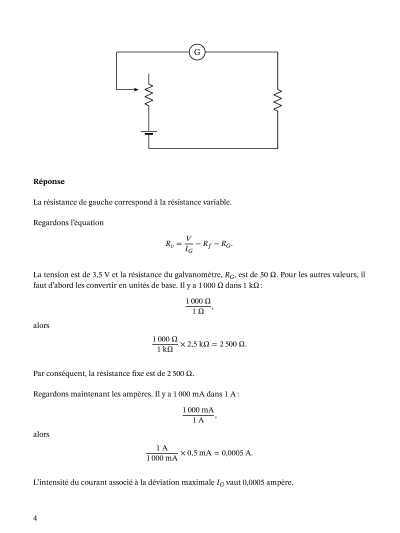

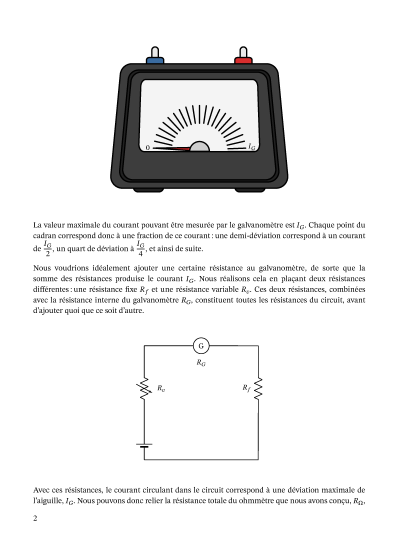

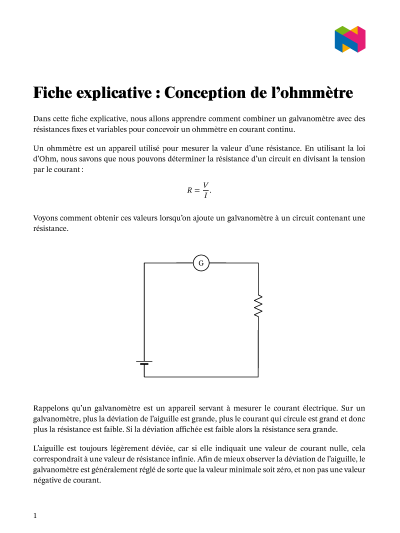

Fiche explicative de la leçon

Feuille d'activités de la leçon

Q1:

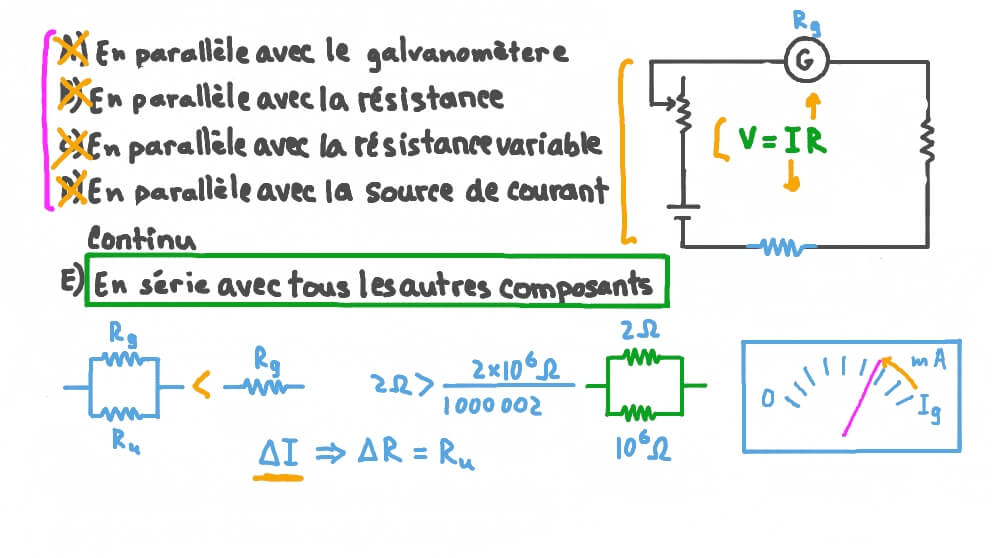

Un circuit pouvant être utilisé comme ohmmètre est illustré ci-dessous. Le circuit utilise un galvanomètre, une source de courant continu avec une tension connue, une résistance fixe et une résistance variable. Lequel des énoncés suivants indique le mieux comment étalonner le circuit pour mesurer directement la résistance totale du circuit ?

Q2:

Le schéma montre l’échelle d’un ohmmètre utilisé pour mesurer une résistance inconnue. La résistance de l'ohmmètre est de 25 kΩ. L'angle de déviation à pleine échelle de l'ohmmètre est . L'angle de déviation de l'indicateur de l'ohmmètre est . Quelle est la résistance inconnue ? Donne ta réponse au kΩ près.

Q3:

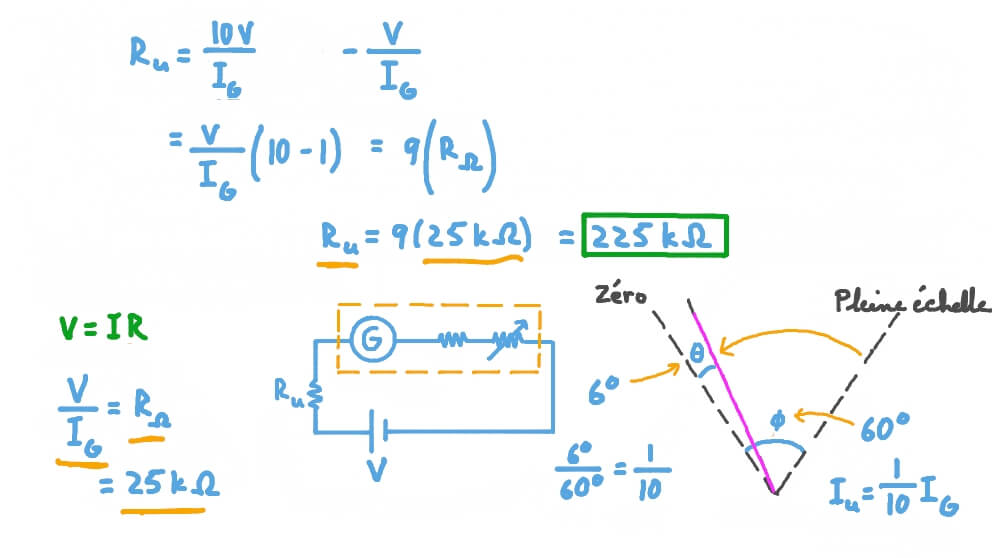

Le diagramme montre l’échelle d’un ohmmètre utilisé pour mesurer une résistance inconnue. La résistance interne de l'ohmmètre est de 25 kΩ. L'angle de déviation en bout de course de l'ohmmètre . La déviation mesurée . Quelle est la valeur de la résistance inconnue ? Donne la réponse à kilohm près.
