Leçon : Induction électromagnétique dans les générateurs Physique

Commencer à s’entraîner

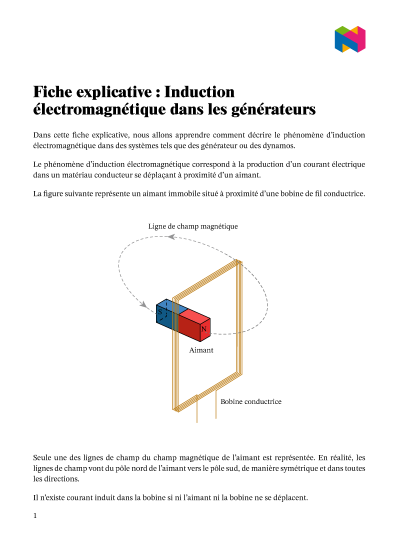

Dans cette leçon, nous allons apprendre comment décrire le phénomène d’induction électromagnétique dans des systèmes tels que des moteurs ou des dynamos.

Plan de la leçon

Les élèves pourront

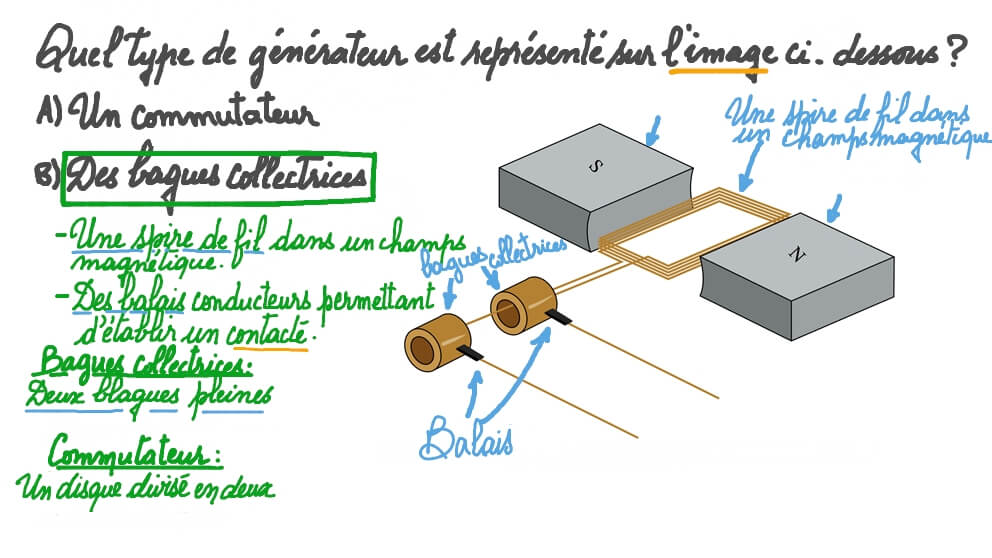

identifier les composants d’un générateur de type collecteur à bague rotatif,
identifier les composants d’un générateur de type collecteur commutateur,

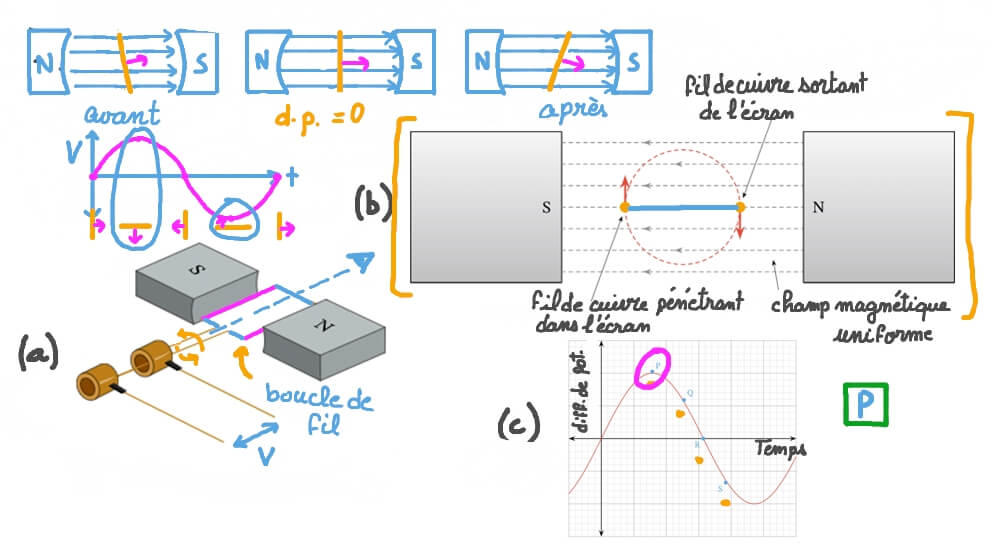

faire le lien entre les graphiques représentant les mouvements d’un collecteur à bague ou d’un collecteur commutateur et les graphiques représentant la tension produite en fonction du temps,
savoir que plus il y a d’enroulements sur la bobine d’un générateur, plus la tension maximale du générateur sera importante,
faire la distinction entre la courbe représentant la tension en fonction du temps d’un collecteur à bague rotatif et celle d’un collecteur commutateur,
savoir que les balais d’un collecteur à bague rotatif et d’un collecteur commutateur se dégradent avec le temps, et qu’une meilleure conception consiste faire déplacer l’aimant plutôt que la bobine,
savoir que les collecteurs à bague rotatif produisent un courant alternatif,
savoir que les collecteurs commutateurs produisent un courant alternatif redressé.
