Leçon : Portes ET Physique

Dans cette leçon, nous allons apprendre comment déterminer l’entrée et la sortie des portes ET dans des circuits logiques, et à compléter les tables de vérité pour les portes ET.

Plan de la leçon

Les élèves pourront

reconnaître le symbole d’une porte ET,
rappeler la sortie d’une porte ET unique,
évaluer la sortie de deux ou plusieurs portes ET connectées entre elles,

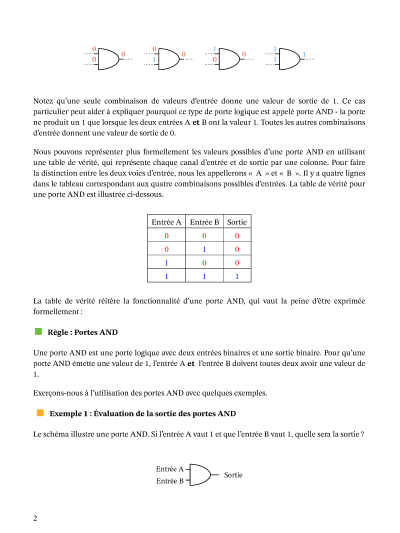

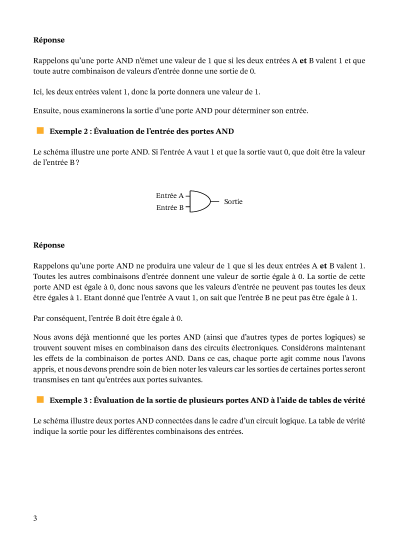

utiliser des tables de vérité pour évaluer la sortie de deux ou plusieurs portes ET connectées entre elles.

Présentation de la leçon

Vidéo de la leçon

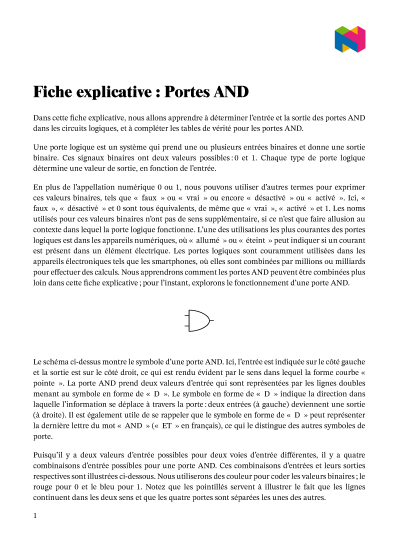

Fiche explicative de la leçon

Playlist de la leçon

07:17
06:21
+5

06:07

Feuille d'activités de la leçon

Q1:

Lequel des symboles suivants représente une porte ET ?

Q2:

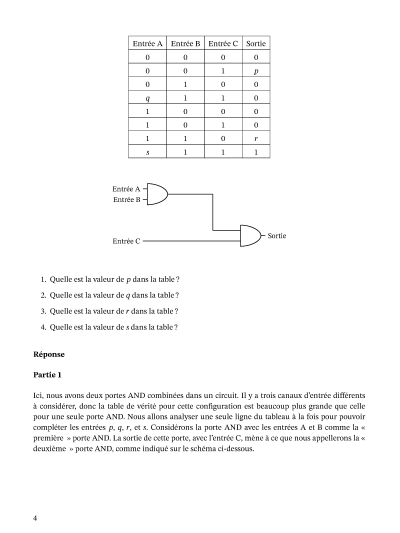

Le schéma représente un circuit logique comportant deux portes ET. La table de vérité indique la sortie correspondante aux différentes combinaisons des valeurs d'entrées.

Quelle est la valeur de dans la table ?

Q3:

Le diagramme montre une porte ET. Si l'entrée A vaut 1 et que l'entrée B vaut 1, quelle sera la sortie ?
