Leçon : Manomètre à colonne liquide Physique

Dans cette leçon, nous allons apprendre à décrire comment mesurer la pression en utilisant la hauteur d’une colonne de liquide dans un tube en forme de U.

Plan de la leçon

Les élèves pourront

comprendre que le rapport des hauteurs de la colonne dans un tube en forme de U est égal au rapport des pressions sur les sommets des deux colonnes,
comprendre que la différence entre les hauteurs de colonne dans un tube en forme de U est égale aux différences de pressions sur les sommets des deux colonnes.

Présentation de la leçon

Vidéo de la leçon

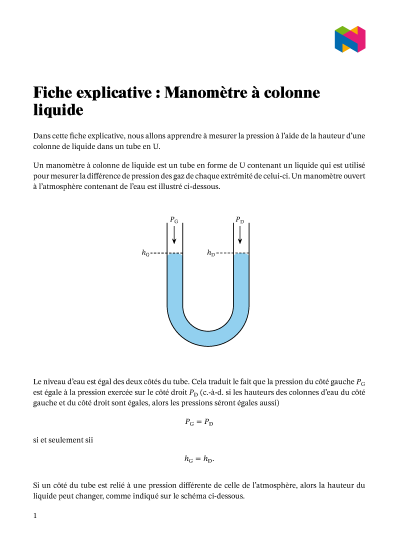

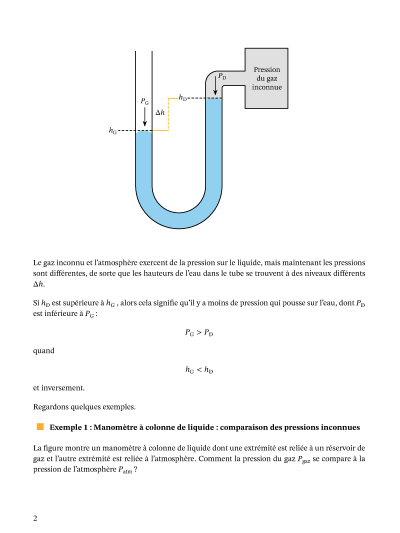

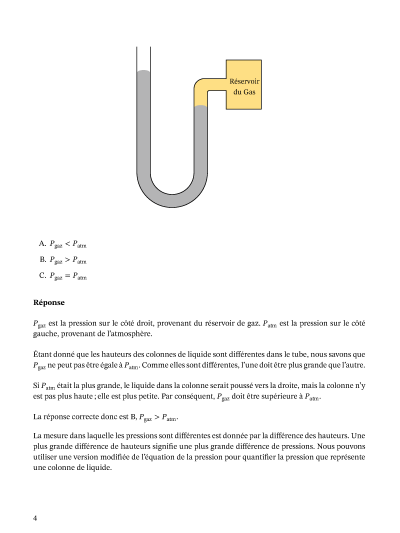

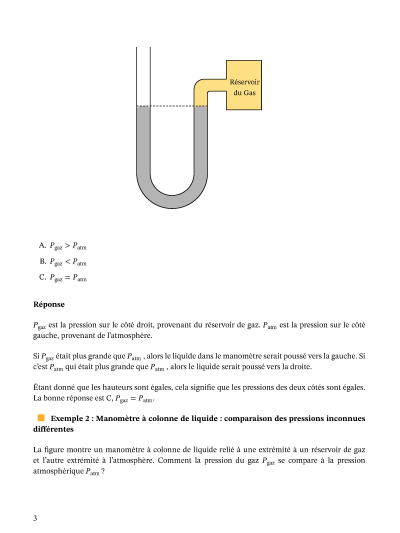

Fiche explicative de la leçon

Playlist de la leçon

05:46
07:10
+4

08:51

Feuille d'activités de la leçon

Q1:

Le schéma illustre un manomètre à colonne de liquide relié à une extrémité à un réservoir de gaz et à l'autre extrémité à l'atmosphère. Le tube en forme de U contient du mercure qui a une densité de 13‎ ‎595 kg/m³. Le sommet de la colonne de mercure en contact avec l'atmosphère est verticalement au-dessus du sommet de la colonne de mercure en contact avec le réservoir de gaz. La distance verticale entre les sommets des colonnes . Détermine la pression du gaz dans le réservoir. Utilise une valeur de 101,3 kPa pour la pression atmosphérique.

Q2:

Le schéma ci-dessous illustre un tube en forme de U contenant à la fois de l'eau et de l'huile, non miscibles. La pression atmosphérique agit de manière égale sur les sommets des colonnes d'eau et d'huile. Quel est la relation entre les densités de l'huile sur l'eau, , et les hauteurs et ?

Q3:

Deux réservoirs de gaz sont reliés par un tube en forme de U contenant de l'huile. L'huile remplit les tubes selon les niveaux indiqués sur la figure.

Quelle relation est vraie pour et ?
