Leçon: Portes NON Physique • Troisième secondaire

Dans cette leçon, nous allons apprendre comment déterminer l’entrée et la sortie des portes NON dans les circuits logiques, et comment compléter les tables de vérité pour les portes NON.

Plan de la leçon

Objectifs

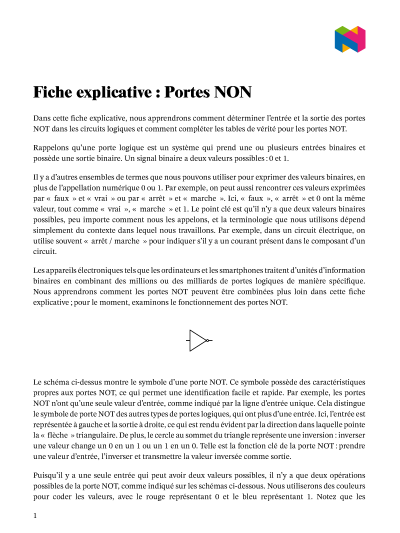

identifier et dessiner correctement le symbole de circuit d’une porte NON,

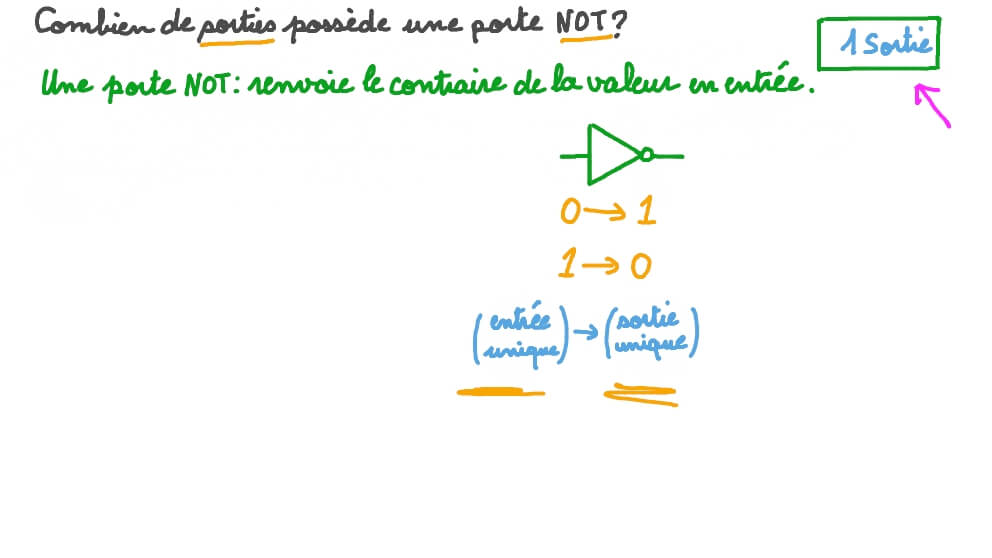

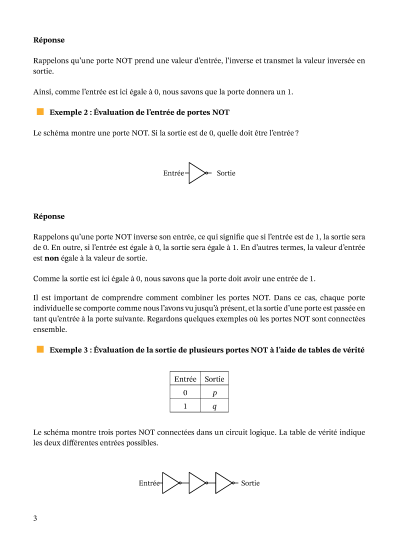

déterminer la sortie d’une seule porte NON pour une entrée donnée,

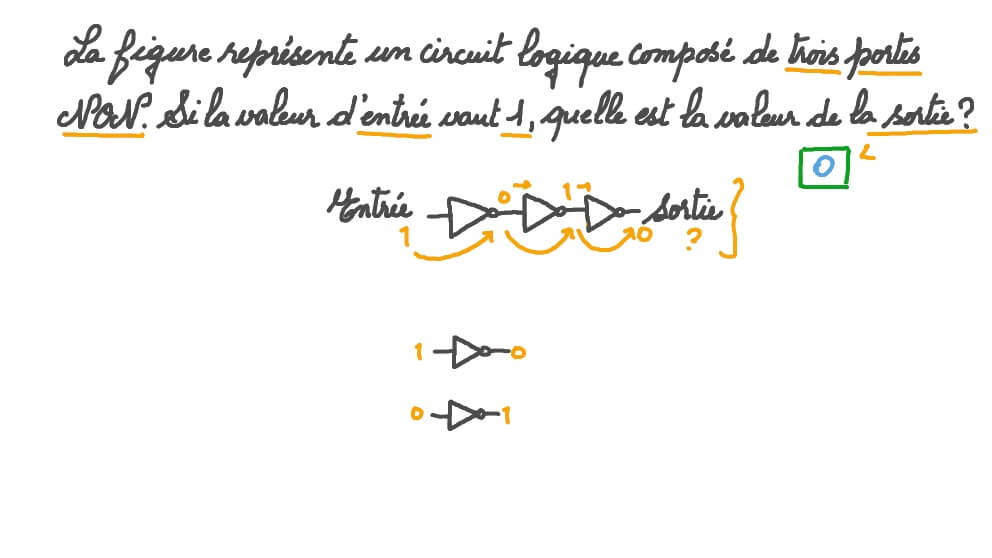

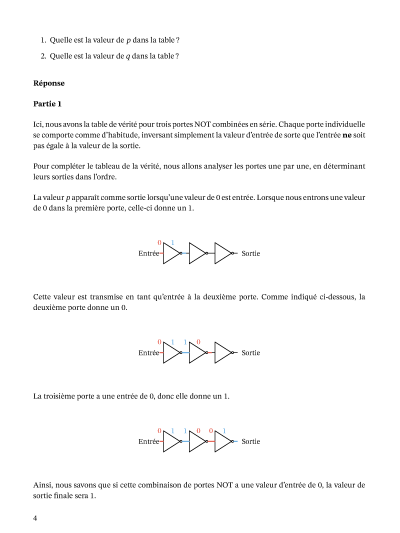

déterminer la sortie de plusieurs portes NON connectées pour une entrée donnée,

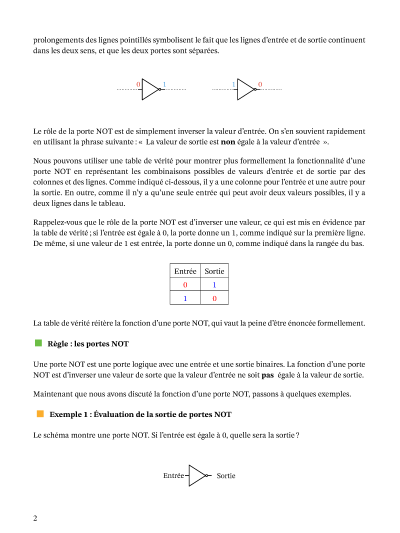

dessiner la table de vérité pour une porte NON.

Présentation de la leçon

Vidéo de la leçon

Fiche explicative de la leçon

Playlist de la leçon
