Leçon : Induction électromagnétique dans les transformateurs Physique

Dans cette leçon, nous allons apprendre comment calculer la variation de courant et de tension (différence de potentiel) produits par un transformateur.

Plan de la leçon

Les élèves pourront

savoir que les transformateurs sont alimentés avec un courant alternatif,
savoir que les transformateurs modifient à la fois la tension (différence de potentiel) et l’intensité d’un signal électrique,
savoir qu’il est possible d’utiliser des matériaux magnétiques pour concevoir les noyaux de transformateurs,
utiliser toutes les variantes possibles de la formule ,
utiliser toutes les variantes possibles de la formule .

Présentation de la leçon

Vidéo de la leçon

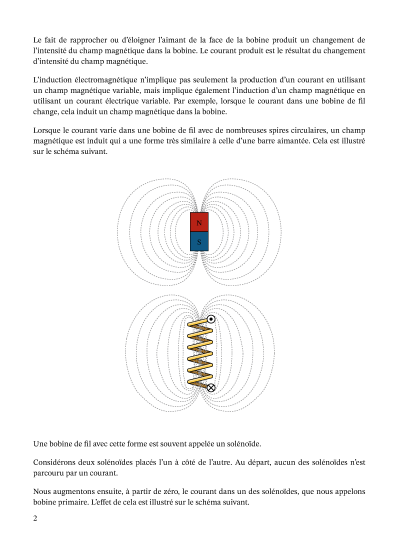

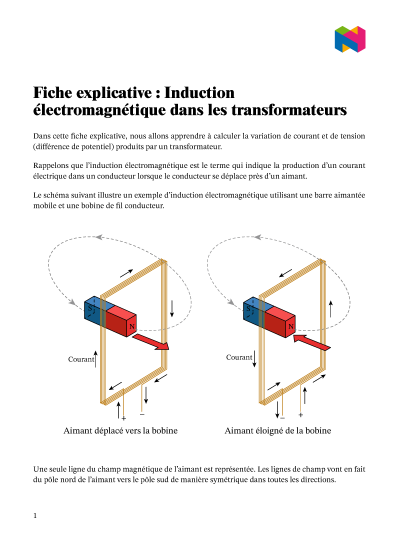

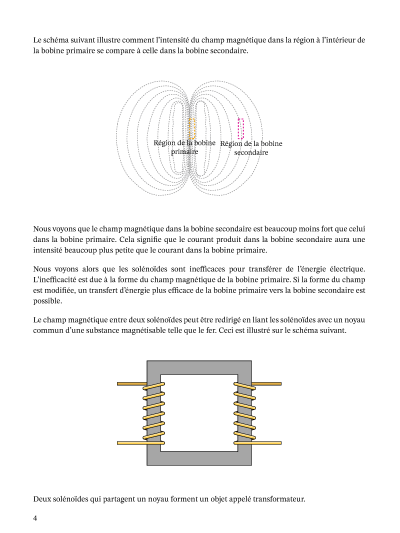

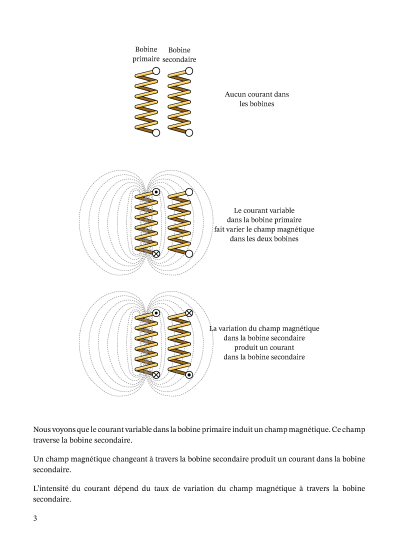

Fiche explicative de la leçon

Feuille d'activités de la leçon

Q1:

Un transformateur d'efficacité a une différence de potentiel en entrée de 20 V et un courant en entrée de 4 A. Si sa différence de potentiel en sortie est de 40 V, quel est son courant en sortie ?

Q2:

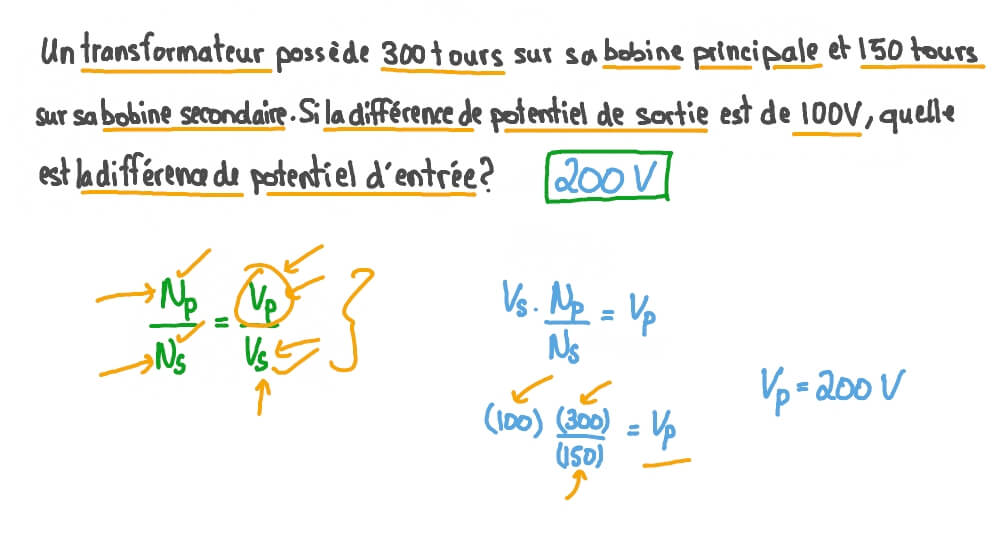

Un transformateur a 300 tours sur sa bobine primaire et 150 tours sur sa bobine secondaire. Si la différence de potentiel de sortie est de 100 V, quelle est la tension électrique à l'entrée ?

Q3:

Un transformateur abaisseur efficace a 100 tours sur sa bobine primaire et 20 tours sur sa bobine secondaire. La différence de potentiel d'entrée est de 250 V et la puissance d'entrée est égale à W. Quelle est l'intensité du courant de sortie ?
