Leçon : Circuits en parallèles Physique

Dans cette leçon, nous allons apprendre comment calculer la différence de potentiel, le courant et la résistance en différents points dans des circuits en parallèles simples.

Plan de la leçon

Les élèves pourront

rappeler que deux composants sont dits « en parallèle » lorsqu’ils sont placés sur des voies séparées dans le circuit,

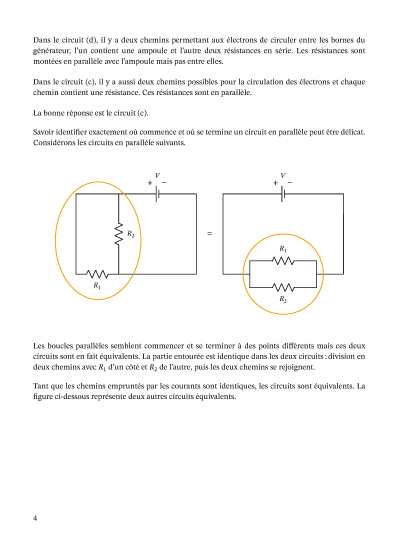

déterminer si deux circuits parallèles sont équivalents ou non à partir de schémas légèrement différents,
utiliser la relation pour des composants en parallèle,
utiliser la relation pour des composants en parallèle,
utiliser la relation pour les composants en parallèle.

Présentation de la leçon

Vidéo de la leçon

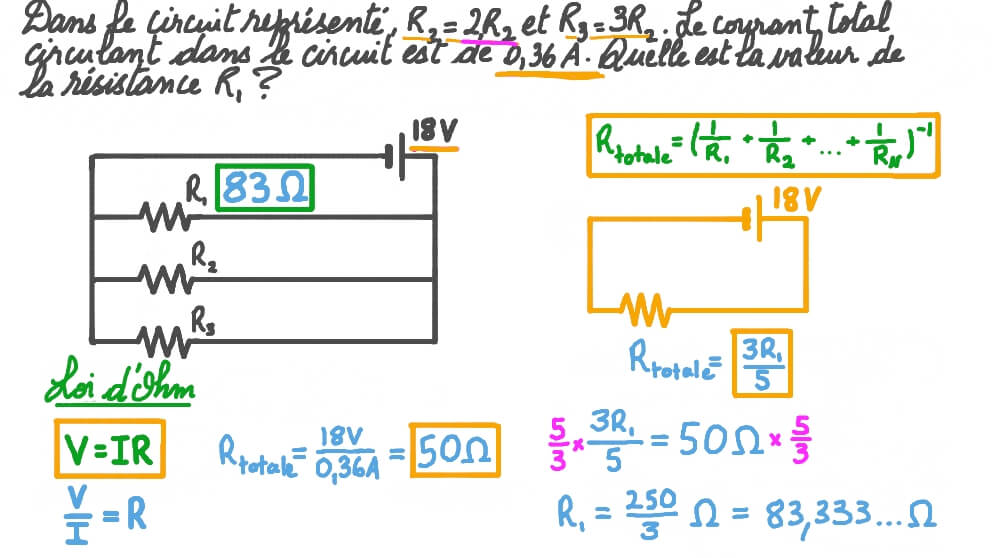

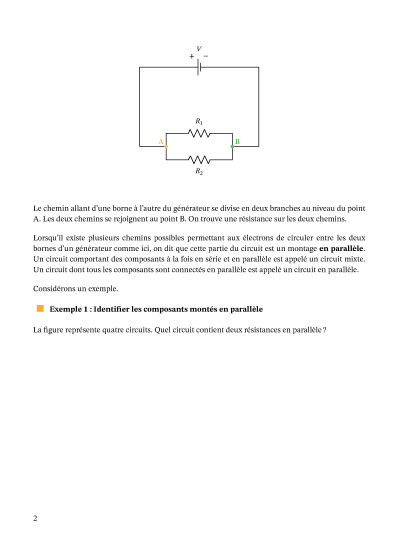

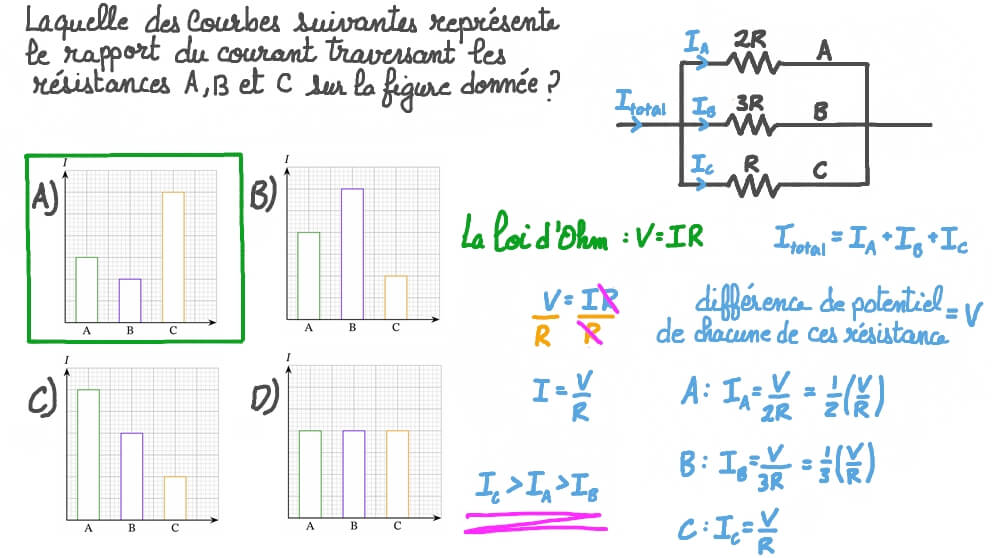

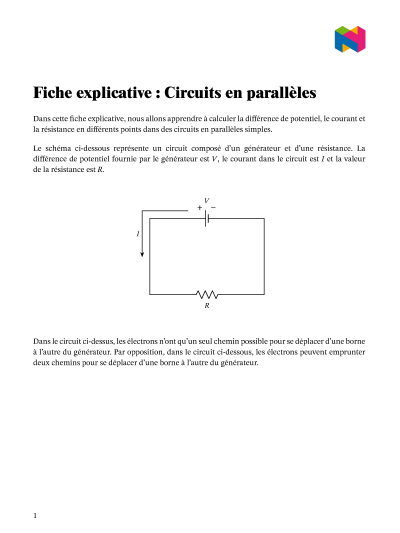

Fiche explicative de la leçon

Feuille d'activités de la leçon

Q1:

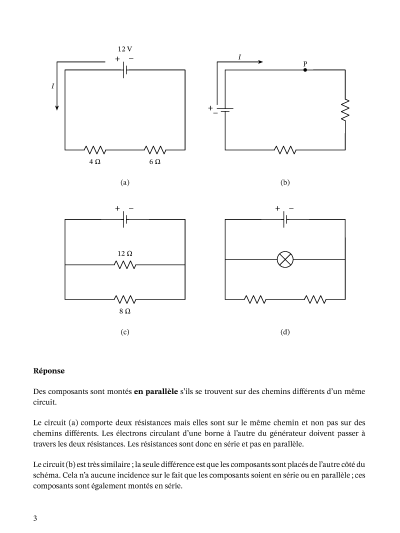

Les schémas représentent quatre circuits avec des composants montés en parallèle. Quels sont les deux circuits équivalents ?

Q2:

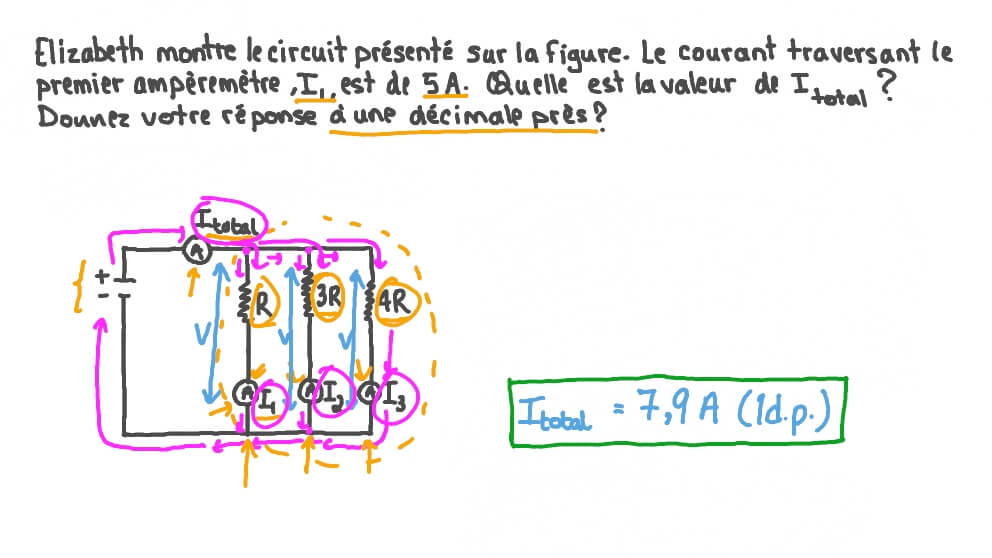

Francesca réalise le montage du circuit illustré sur la figure. Le courant traversant le premier ampèremètre,, est de 5 A. Quelle est la valeur de ? Donne ta réponse à 1 décimale.

Q3:

Clémentine réalise le montage du circuit représenté sur la figure. Chaque résistance a une résistance de 10 Ω.

La valeur de est initialement de 3 A. Quelle est la valeur de ?

Si est ensuite fermé, comment évolue la valeur de ?

Si reste fermé, la résistance du circuit est-elle inférieure, supérieure ou identique à ce qu'elle était lorsque était ouvert ?

et sont fermés, mais est ouvert. Comment évolue la résistance du circuit ?
