درس: التفاعلات الكهرومغناطيسية بين الموصِّلات المستقيمة الفيزياء

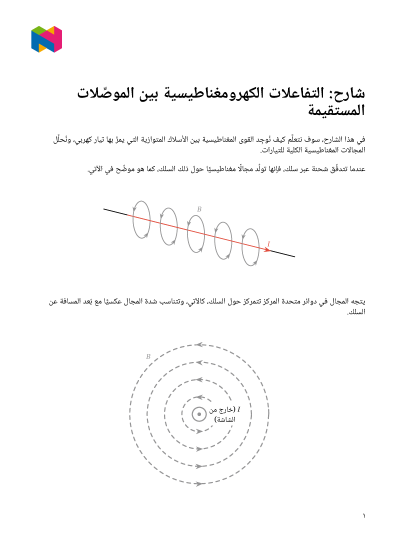

في هذا الدرس، سوف نتعلَّم كيف نُوجِد القوى المغناطيسية بين الأسلاك المتوازية التي يمرُّ بها تيار كهربي، ونُحلِّل المجالات المغناطيسية الكلية للتيارات.

خطة الدرس

العرض التقديمي للدرس

فيديو الدرس

Video Thumbnail
١٨:٤٢

شارح الدرس

ورقة تدريب الدرس

س١:

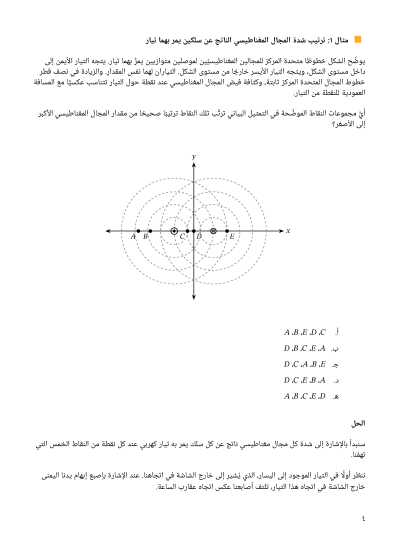

يوضِّح الشكل دوائر مُتَّحِدة المركز للمجالين المغناطيسيَّين لسلكين متوازيين يمرُّ بهما تيار. يتجه تيار السلك الأيمن إلى داخل مستوى الشاشة، ويتجه تيار السلك الأيسر إلى خارج مستوى الشاشة. لكلا التيارين الشدة نفسها. والزيادة في نصف قطر خطوط المجال المُتَّحِدة المركز ثابتة، وكثافة الفيض المغناطيسي عند نقطة بعيدًا عن السلك تتناسب عكسيًّا مع البُعد العمودي من تلك النقطة إلى السلك.

أي مجموعات النقاط الآتية المُشَار إليها في الشكل تُرتِّب النقاط ترتيبًا صحيحًا من الأكبر إلى الأصغر من حيث مقدار كثافة الفيض المغناطيسي الكليَّة؟

س٢:

سلكان موصِّلان طويلان ومستقيمان ومتوازيان تفصل بينهما المسافة 𝑑=15cm، كما هو موضَّح بالشكل. كل سلك من السلكين يمرُّ به تيار شدَّته 1.2 A في نفس الاتجاه. ما مقدار القوة التي يؤثِّر بها جزء طوله 𝐿=2.5m من كلِّ سلك على السلك الآخَر؟ استخدِم القيمة 4𝜋×10 H/m للنفاذية المغناطيسية للمنطقة التي بين السلكين.

س٣:

تتراصُّ رأسيًّا عدة أزواج أفقية من أسلاك موصِّلة متوازية. شدة التيار متساوية في كل الأسلاك. يوضِّح الشكل مقطعًا لمحصلة المجال المغناطيسي الناتج عن التيارات الكهربية. أيُّ توزيع من توزيعات اتجاهات التيار الكهربي الموضَّحة يُنتِج هذا الشكل لمحصلة المجال المغناطيسي؟
