درس: تصميم الفولتميتر

الفيزياء

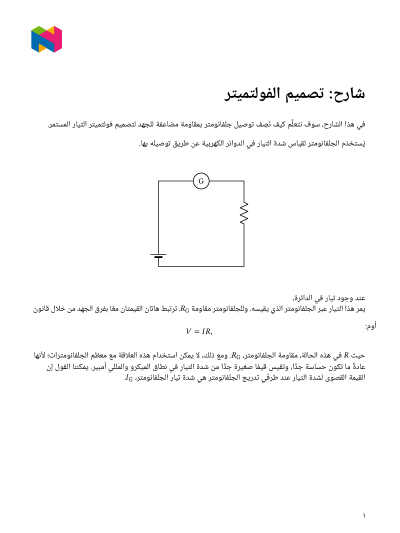

في هذا الدرس، سوف نتعلَّم كيف نُوصِّل جلفانومترًا بمقاومة مضاعفة للجهد لتصميم فولتميتر التيار المستمر.

ملف تدريبي

س١:

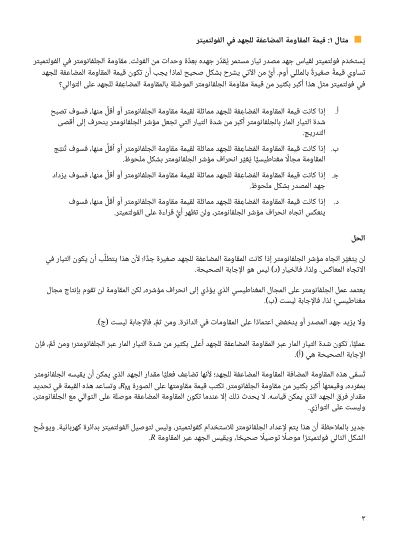

يُستخدَم فولتميتر لقياس جهد مصدر تيار مستمر يُقدَّر جهده بعِدَّة وحدات من الفولت. مقاومة الجلفانومتر في الفولتميتر تساوي قيمةً صغيرةً بالمللي أوم. أيٌّ من الآتي يشرح بشكل صحيح لماذا يجب أن تكون قيمة المقاومة المضاعفة للجهد في فولتميتر مثل هذا أكبر بكثير من قيمة مقاومة الجلفانومتر الموصَّلة بالمقاومة المضاعِفة للجهد على التوالي؟

س٢:

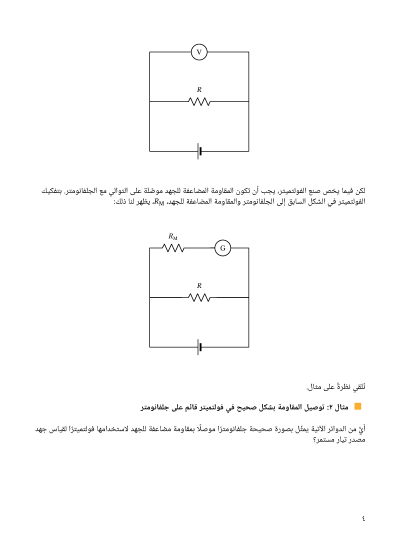

أيٌّ من الدوائر الآتية يمثِّل بصورة صحيحة جلفانومترًا موصلًا بمقاومة مضاعفة للجهد لاستخدامها فولتميترًا لقياس جهد مصدر تيار مستمر؟

س٣:

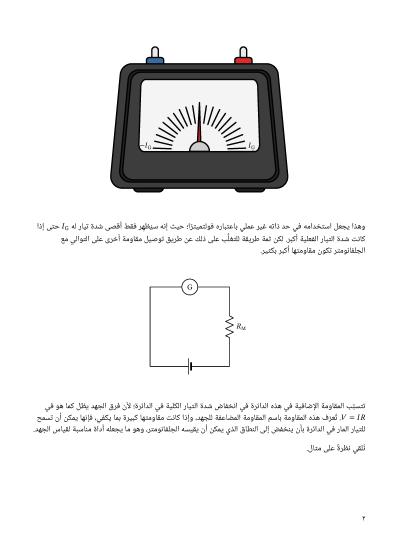

يوضِّح الشكل جلفانومترًا له تدريجان. أحد التدريجَيْن هو تدريج جلفانومتر، والآخر هو تدريج فولتميتر. الجلفانومتر جزءٌ من دائرة كهربية تحتوي على مقاومة مضاعفة للجهد. عند قياس شدة تيار كهربي، ينحرف مؤشر الجلفانومتر إلى الموضع الذي يُشير إلى أقصى قيمة لشدة التيار على تدريج الجلفانومتر، وهذه القيمة هي 𝑋 μA. يقرأ تدريج الفولتميتر قيمة 𝑌 mV. أيُّ العبارات الآتية صحيحة؟
