درس: الدايودات شبه الموصلة الفيزياء

في هذا الدرس، سوف نتعلَّم كيف نمثِّل الدايود شبه الموصِّل باعتباره وصلة بين أشباه الموصِّلات المُطعَّمة من النوع n والنوع p.

خطة الدرس

العرض التقديمي للدرس

فيديو الدرس

Video Thumbnail
١٧:٠٣

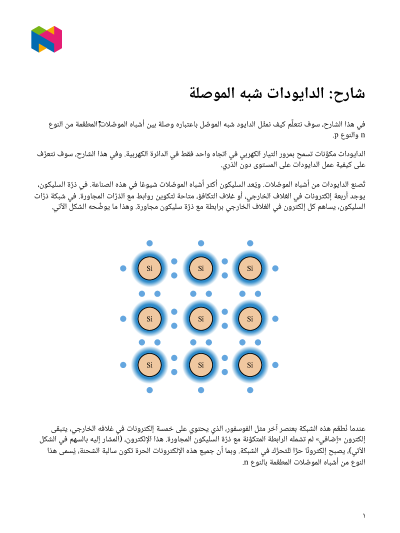

شارح الدرس

قائمة تشغيل الدرس

  • تحديد منطقة نضوب الوصلة الثنائية المناظرة للتوصيل العكسي
    ٠٤:٥٩
  • تحديد إذا ما كانت الوصلات الثنائية موصلة توصيلًا أماميًّا أم عكسيًّا
    ٠١:٤٨
  • تحديد التغير في مقاومة دائرة كهربية بناء على منطقة نضوب الوصلة الثنائية
    ٠٨:٠٧

ورقة تدريب الدرس

س١:

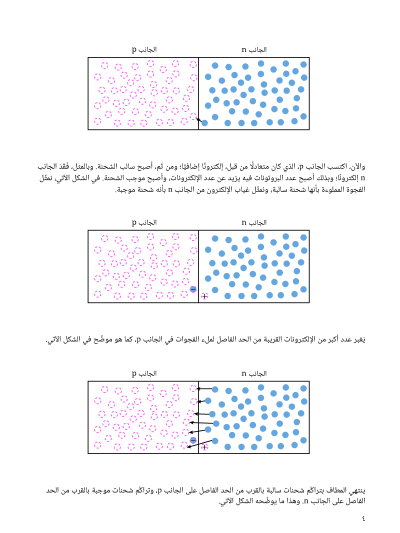

في الوصلة الثنائية، يُمكن أن ينتشر كلٌّ من الإلكترونات الحُرَّة والفجوات عبر الوصلة، كما هو موضَّح بالشكل.

باتجاه أيِّ جانب من جانبي الوصلة يكون اتجاه محصلة تيار الانتشار؟

أيُّ المناطق الآتية يكون فيها تركيز الإلكترونات الحُرَّة أكبر ما يُمكن؟

أيُّ المناطق الآتية يكون فيها تركيز الفجوات أكبر ما يُمكن؟

أيُّ المناطق الآتية يكون فيها تركيز كلٍّ من الإلكترونات الحُرَّة والفجوات أقلَّ ما يُمكن؟

س٢:

توضِّح الأشكال الآتية وصلة ثنائية. الجوانب المشحونة على جانبَي منطقة النضوب موضَّحة باللونين الأحمر والأزرق. الوصلة موضَّحة في حالة التوصيل الأمامي، والتوصيل العكسي، وحالة اللاتوصيل. أيُّ التوصيلات الموضَّحة تمثِّل تمثيلًا صحيحًا حالة اللاتوصيل؟

س٣:

يوضِّح الشكل وصلة ثنائية في دائرة كهربية. يوضَّح الجانب الموجب الشحنة لمنطقة النضوب في الوصلة الثنائية باللون الأحمر، والجانب السالب الشحنة باللون الأزرق. هل الوصلة موصلة أماميًّا أم موصلة عكسيًّا؟
