درس: عزم الدوران المؤثِّر على ملف مستطيل يمرُّ به تيار عند وضْعه في مجال مغناطيسي الفيزياء

في هذا الدرس، سوف نتعلَّم كيف نحسب عزم الدوران المؤثِّر على ملف مستطيل يمرُّ به تيار عند وضعه في مجال مغناطيسي منتظم.

خطة الدرس

العرض التقديمي للدرس

فيديو الدرس

Video Thumbnail
٢٣:٠٠

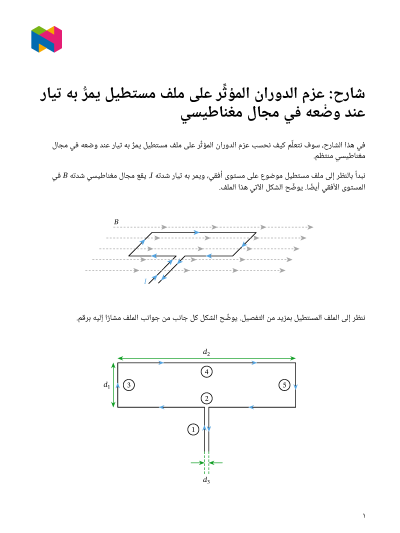

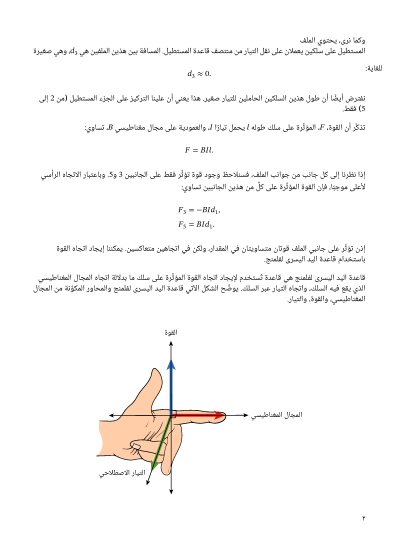

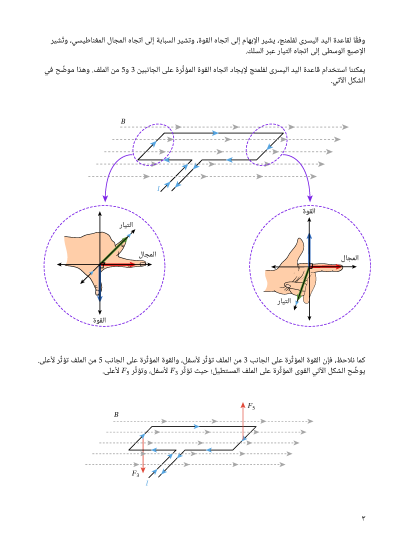

شارح الدرس

قائمة تشغيل الدرس

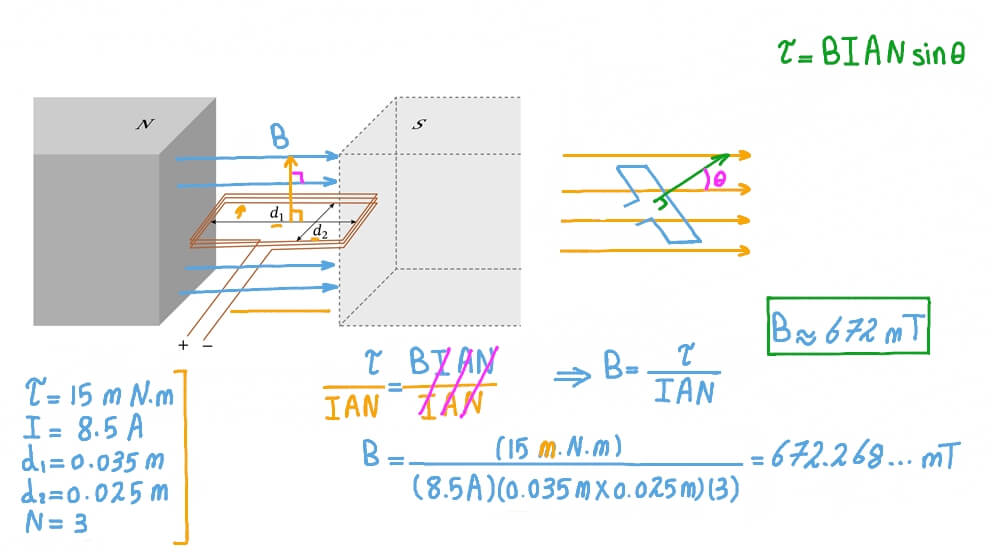

  • حساب عزم الدوران المؤثر على ملف مستطيل يمر به تيار، موضوع في مجال مغناطيسي بزاوية
    ٠٥:٠٢
  • تحديد عزم ثنائي القطب المغناطيسي
    ٠٣:٣٠
  • حساب شدة التيار المار في ملف مستطيل موضوع في مجال مغناطيسي منتظم
    ٠٥:٢٨

البطاقات التعليمية للدرس

ورقة تدريب الدرس

س١:

يوضِّح الشكل ملفًّا على شكل مستطيل يحمل تيارًا بين قطبَيْ مغناطيس. أطول ضلعين للملف يوازيان المجال المغناطيسي ابتدائيًّا، وأقصر ضلعين للملف مُتعامِدان على المجال المغناطيسي ابتدائيًّا. يدور الملف بعد ذلك 90؛ بحيث تكون جميع أضلاعه مُتعامِدة على المجال المغناطيسي. أيٌّ من الخطوط الموضَّحة على التمثيل البياني يُمثِّل بصورة صحيحة التغيُّر في عزم الدوران الذي يؤثِّر على الملف مع تغيُّر الزاوية التي يصنعها أطول ضلعين مع اتجاه المجال المغناطيسي من 0 إلى 90؟

س٢:

يوضِّح الشكل ملفًّا مستطيلًا مكوَّنًا من 5 لفات، موضوعًا في مجال مغناطيسي شدَّته 650 mT. ضلعا الملف الموازيان للخط المستقيم 𝑑 يوازيان المجال المغناطيسي، وضلعا الملف الموازيان للخط المستقيم 𝑑 عموديان على المجال المغناطيسي. طول 𝑑=0.055m، وطول 𝑑=0.035m. عزم الازدواج المؤثِّر على الملف يساوي 1.2 mN⋅m. ما شدَّة التيار المار في الملف؟ قرِّب إجابتك لأقرب مللي أمبير.

س٣:

يمثِّل الشكل ملفًّا مستطيلًا عند ثلاثة مواضع دورانية مختلفة في مجال مغناطيسي منتظم. يمر بالملف تيار ثابت يُستمَد من دائرة كهربية خارجية غير موضَّحة في الشكل.

أيُّ الأسهم الملوَّنة تمثِّل بشكل صحيح التغيُّر في القوة المغناطيسية المؤثرة على الملف أثناء دورانه؟

أيُّ الأسهم الملوَّنة تمثِّل بشكل صحيح التغيُّر في عزم ثنائي القطب المغناطيسي للملف أثناء دورانه؟
