درس: الترانزستور

الفيزياء

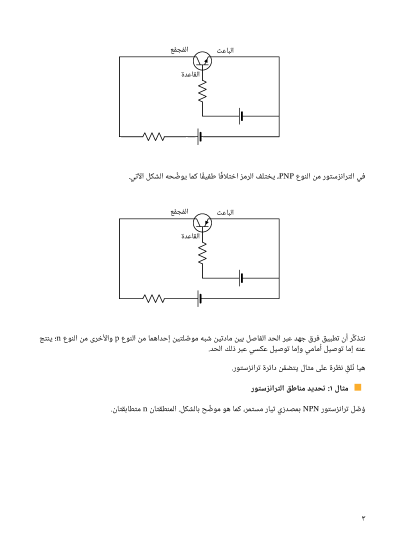

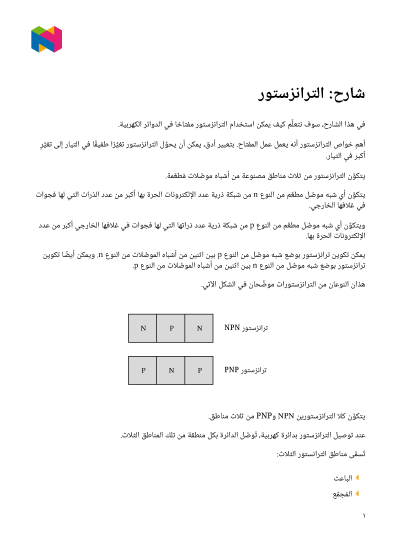

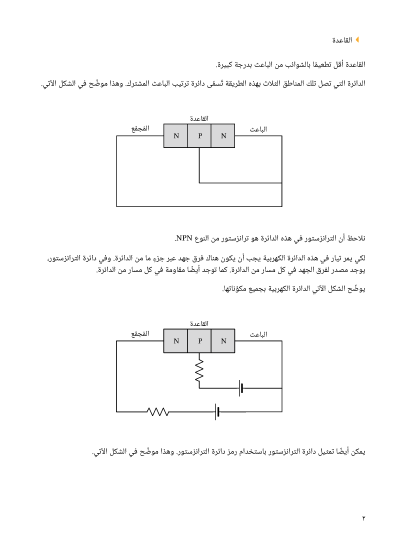

في هذا الدرس، سوف نتعلَّم كيف يمكن استخدام الترانزستور مفتاحًا في الدوائر الكهربية.

فيديو

١٣:٣٣

ورقة تدريب

س١:

وُصِّل ترانزستور NPN بمصدر طاقة جهده 𝑉CC. وُصِّل مصدر طاقة جهده 𝑉EB بباعث الترانزستور وطرف القاعدة، كما هو موضَّح بالشكل. يمرُّ التيار 𝐼=99.5CmA بين 𝑉CC وطرف المُجمِّع، والتيار 𝐼E بين 𝑉EB وطرف الباعث، والتيار 𝐼=0.5BmA بين 𝑉EB وطرف القاعدة.

احسب 𝐼E.

أوجد المعدل الذي تتَّحِد به الإلكترونات المنتشرة عبر القاعدة مع الفجوات. استخدم 1.6×10 C لقيمة شحنة الإلكترون. اكتب الإجابة بالصيغة العلمية، لأقرب منزلة عشرية.

س٢:

وُصِّل ترانزستور من النوع NPN بمصدر طاقة جهده 𝑉CC. وصِّل مصدر طاقة جهده 𝑉EB بطرفَي الباعث والقاعدة للترانزستور، كما هو موضَّح في الشكل. يمرُّ التيار 𝐼=99.5CmA بين 𝑉CC وطرف المُجمِّع، والتيار 𝐼=100.0EmA بين 𝑉EB وطرف الباعث، والتيار 𝐼B بين 𝑉EB وطرف القاعدة.

احسب 𝐼B.

نسبة تكبير التيار المستمر في الترانزستور تساوي نسبة 𝐼C إلى 𝐼B. احسب نسبة تكبير التيار المستمر في الترانزستور.

س٣:

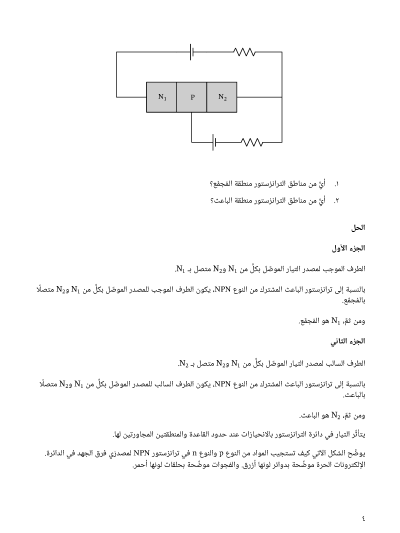

وُصِّل ترانزستور من النوع NPN بمصدر تيار مستمر، كما هو موضَّح في الشكل. أيُّ منطقة من منطقتَيْ n المتطابقتين في الترانزستور موصلة أماميًّا؟
