درس: مانومتر عمود السائل الفيزياء

في هذا الدرس، سوف نتعلَّم كيف نَصِف عملية قياس الضغط باستخدام ارتفاع عمود السائل في أنبوب على شكل حرف U.

خطة الدرس

فيديو الدرس

Video Thumbnail
١١:١٦

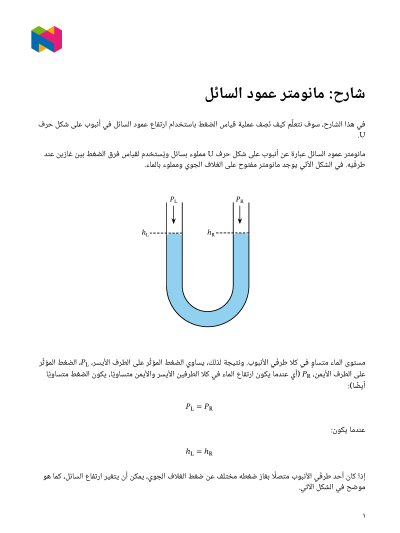

شارح الدرس

ورقة تدريب الدرس

س١:

يوضِّح الشكل مانومترًا يتصل أحد طرفيه بمستودع غاز والطرف الآخر بالغلاف الجوي. يحتوي الأنبوب الذي له شكل حرف U على زئبق كثافته 13‎ ‎595 kg/m3. تقع قمة عمود الزئبق المتصل بالغلاف الجوي رأسيًّا أعلى من قمة عمود الزئبق المتصل بالمستودع. تبلغ المسافة الرأسية بين قمتَي العمودين =45.0cm. أوجد ضغط الغاز في المستودع. استخدِم 101.3 kPa قيمة الضغط الجوي.

س٢:

يوضِّح الشكل أنبوبًا على شكل حرف U يحتوي على الماء والزيت، وهما غير قابلين للامتزاج. يؤثِّر الضغط الجوي بالتساوي على سطحَيْ عمودَي الماء والزيت. كيف تُقارِن نسبة كثافة الزيت إلى الماء 𝜌𝜌ااء بالارتفاع والارتفاع ؟

س٣:

مستودعا غاز متصلان بواسطة أنبوب على شكل U يحتوي على زيت. يملأ الزيت الأنبوبين للمستويين الموضَّحين بالشكل.

أيٌّ من الآتي يربط بطريقة صحيحة 𝑃 بـ 𝑃؟

أيٌّ من الآتي يربط بطريقة صحيحة 𝑃 بـ 𝑃؟

أيٌّ من الآتي يربط بطريقة صحيحة 𝑃 بـ 𝑃؟

أيٌّ من الآتي يربط بطريقة صحيحة 𝑃 بـ 𝑃؟
